Ako minimalizovať spotrebu energie digitálneho fotodiódového systému?

V oblasti modernej elektroniky sa systémy digitálnych fotodiód objavili ako kľúčové komponenty v širokom spektre aplikácií, od optickej komunikácie po snímanie životného prostredia. Keďže dopyt po energeticky účinných technológiách neustále stúpa, hlavnou prioritou sa stala minimalizácia spotreby energie týchto systémov. V tomto blogu sa podelím o niekoľko postrehov a stratégií z mojej skúsenosti ako dodávateľa digitálnych fotodiód.

Pochopenie spotreby energie v digitálnych fotodiódových systémoch

Predtým, ako sa ponoríme do stratégií na úsporu energie, je nevyhnutné pochopiť zdroje spotreby energie v systéme digitálnych fotodiód. Medzi hlavné prvky spotrebúvajúce energiu zvyčajne patrí samotná fotodióda, transimpedančný zosilňovač (TIA), ktorý premieňa fotoprúd na napäťový signál, a všetky následné obvody na spracovanie signálu.

Fotodióda spotrebúva energiu hlavne kvôli jej predpätiu. Keď sa na fotodiódu aplikuje spätné predpätie, preteká malý zvodový prúd, ktorý prispieva k rozptylu energie. Na druhej strane TIA vyžaduje energiu na zosilnenie slabého fotoprúdu z fotodiódy. Spotrebu energie TIA ovplyvňujú faktory, ako je jeho zisk, šírka pásma a zaťaženie, ktoré poháňa. Obvody spracovania signálu, ktoré môžu zahŕňať analógovo-digitálne prevodníky (ADC), mikrokontroléry alebo iné digitálne komponenty, tiež spotrebúvajú značné množstvo energie, najmä pri vykonávaní zložitých operácií.

Výber správnej fotodiódy a TIA

Jedným z najúčinnejších spôsobov, ako minimalizovať spotrebu energie, je výber vhodnej fotodiódy a TIA pre konkrétnu aplikáciu. Rôzne fotodiódy majú rôzne charakteristiky z hľadiska odozvy, tmavého prúdu a kapacity. Fotodióda s nízkym tmavým prúdom spotrebuje menej energie, keď nedopadá žiadne svetlo. Napríklad PIN fotodiódy majú vo všeobecnosti nižšie tmavé prúdy v porovnaní s lavínovými fotodiódami (APD). APD však ponúkajú vyšší zisk, ktorý môže byť potrebný v aplikáciách, kde je dopadajúce svetlo veľmi slabé.

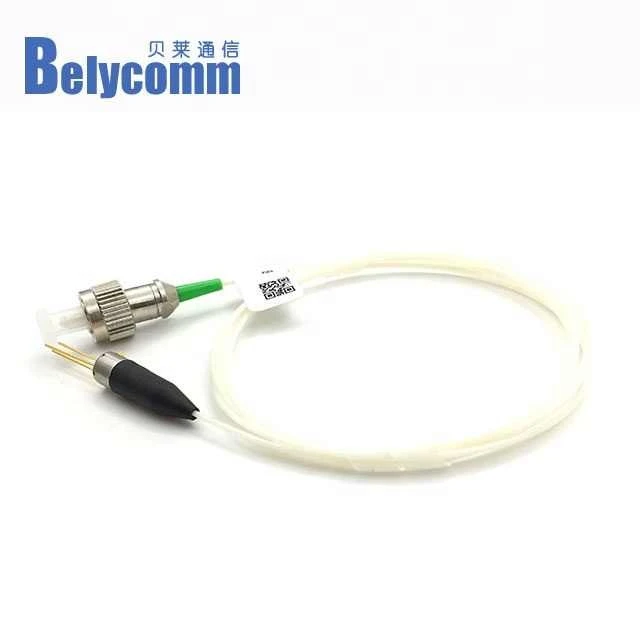

Pokiaľ ide o TIA, hľadajte zariadenia s nízkou spotrebou energie. Niektoré TIA sú navrhnuté špeciálne pre nízkoenergetické aplikácie s funkciami, ako je nastaviteľný zisk a šírka pásma. To vám umožní optimalizovať výkon TIA podľa požiadaviek vášho systému, čím sa zníži zbytočná spotreba energie. Ako dodávateľ digitálnych fotodiód ponúkame celý rad vysoko kvalitných produktov, naprTO46 155M - 10G APD - TIAaTO46 155M - 10G PIN - TIA, ktoré sú starostlivo navrhnuté tak, aby vyvážili výkon a spotrebu energie.

Optimalizácia predpätia

Predpätie aplikované na fotodiódu má priamy vplyv na jej spotrebu energie. Starostlivým výberom predpätia môžete znížiť zvodový prúd a tým minimalizovať stratu energie. V niektorých prípadoch môže byť možné prevádzkovať fotodiódu pri nižšom predpätí bez obetovania príliš veľkého výkonu. To si však vyžaduje dôkladné pochopenie charakteristík fotodiódy a požiadaviek aplikácie.

Napríklad v aplikácii s nízkou úrovňou osvetlenia môžete byť schopní znížiť predpätie APD pri zachovaní dostatočného zisku na detekciu slabého signálu. Na druhej strane vo vysokorýchlostnej komunikačnej aplikácii môže byť potrebné vyššie predpätie, aby sa zabezpečila rýchla odozva a nízky šum. Je dôležité vykonávať podrobné simulácie a experimenty, aby ste našli optimálne predpätie pre váš špecifický systém.

Techniky riadenia napájania pre obvody spracovania signálu

Obvody spracovania signálu v digitálnom fotodiódovom systéme často tvoria veľkú časť celkovej spotreby energie. Aby sa to minimalizovalo, je možné použiť niekoľko techník správy napájania.

Jedným z prístupov je použitie mikrokontrolérov s nízkou spotrebou alebo digitálnych signálových procesorov (DSP). Tieto zariadenia sú navrhnuté tak, aby fungovali s minimálnou spotrebou energie a zároveň poskytovali dostatočný výpočtový výkon pre väčšinu aplikácií. Okrem toho môžete implementovať režimy úspory energie v mikrokontroléri alebo DSP. Napríklad mnohé mikrokontroléry majú režim spánku, v ktorom spotrebúvajú veľmi málo energie, keď aktívne nespracúvajú dáta. Systém môžete nakonfigurovať tak, aby v čase nečinnosti prešiel do režimu spánku a prebudil sa iba vtedy, keď sa zistí nový signál.

Ďalšou technikou je optimalizácia dát - algoritmy spracovania. Znížením zložitosti algoritmov môžete znížiť čas spracovania a spotrebu energie digitálnych komponentov. Napríklad namiesto vykonávania komplexnej analýzy v reálnom čase na každej vzorke údajov môžete použiť techniky prevzorkovania na zníženie množstva údajov, ktoré je potrebné spracovať.

Tepelný manažment

Tepelný manažment je tiež dôležitým aspektom minimalizácie spotreby energie v systéme digitálnych fotodiód. Nadmerné teplo môže zvýšiť zvodový prúd fotodiódy a spotrebu energie TIA a ďalších komponentov. Preto je dôležité zabezpečiť správny odvod tepla v systéme.

Na odvod tepla z komponentov môžete použiť chladiče, ventilátory alebo iné chladiace zariadenia. Okrem toho správne rozloženie PCB môže pomôcť zlepšiť odvod tepla. Napríklad umiestnenie vysokovýkonných komponentov ďalej od citlivej fotodiódy a TIA môže zabrániť prenosu tepla a znížiť vplyv na ich výkon.

Systém – optimalizácia úrovne

Nakoniec, holistický prístup k optimalizácii na úrovni systému môže ďalej znížiť spotrebu energie. To zahŕňa zváženie celej architektúry systému a toho, ako rôzne komponenty navzájom spolupracujú.

Môžete napríklad navrhnúť systém tak, aby fungoval v nárazovom režime. V zhlukovej prevádzke je systém aktívny iba na krátky čas, aby spracoval prichádzajúce signály a potom prejde do stavu nízkej spotreby. To môže výrazne znížiť priemernú spotrebu energie, najmä v aplikáciách, kde sú signály prerušované.

Ďalším aspektom optimalizácie systémovej úrovne je použitie energeticky efektívnych komunikačných rozhraní. Napríklad použitie sériového komunikačného rozhrania namiesto paralelného rozhrania môže znížiť spotrebu energie procesu prenosu dát.

Záver

Minimalizácia spotreby energie digitálneho fotodiódového systému je mnohostrannou výzvou, ktorá si vyžaduje komplexný prístup. Starostlivým výberom správnych komponentov, optimalizáciou predpätia, implementáciou techník správy napájania pre obvody spracovania signálu, zabezpečením správneho tepelného manažmentu a vykonaním optimalizácie na úrovni systému môžete výrazne znížiť spotrebu energie vášho systému.

Ako dodávateľ digitálnych fotodiód sme odhodlaní poskytovať vysokokvalitné produkty a technickú podporu, ktoré vám pomôžu dosiahnuť vaše ciele v oblasti úspory energie. Ak máte záujem dozvedieť sa viac o našich produktoch alebo máte akékoľvek otázky týkajúce sa optimalizácie spotreby energie vo vašom digitálnom fotodiódovom systéme, odporúčame vám, aby ste sa na nás obrátili kvôli obstarávaniu a ďalšej diskusii.

Referencie

• Smith, J. (2018). "Výkon - efektívny dizajn senzorových systémov založených na fotodióde." Journal of Optoelectronics and Advanced Materials, 20 (3 - 4), 256 - 263.
• Jones, A. (2019). "Nízkovýkonové transimpedančné zosilňovače pre aplikácie s fotodiódami." IEEE Transactions on Circuits and Systems, 66(7), 2345 - 2356.
• Brown, C. (2020). "Tepelný manažment v elektronických systémoch s fotodiódami." Zborník z medzinárodnej konferencie o tepelnej technike, 45. - 52.
